私家电梯案例

上海嘉定▪皇府别墅区自带电梯井地面三层别墅小电梯

项目名称:上海嘉定 皇府别墅 曲总 3层3站 别墅小电梯

嘉定别墅小电梯 安装尺寸和设计方案:

电梯土建井道尺寸:1830*1070mm(宽*深)

电梯轿厢内部尺寸:1250*750*2200mm(宽*深*高)

电梯开门尺寸:800*2000mm(宽*高)

运行速度:0.4m/s

载重:400Kg(可乘4-5人)

额定功率:1.1KW

驱动方式:曳引式驱动

开门方式:自动中分门

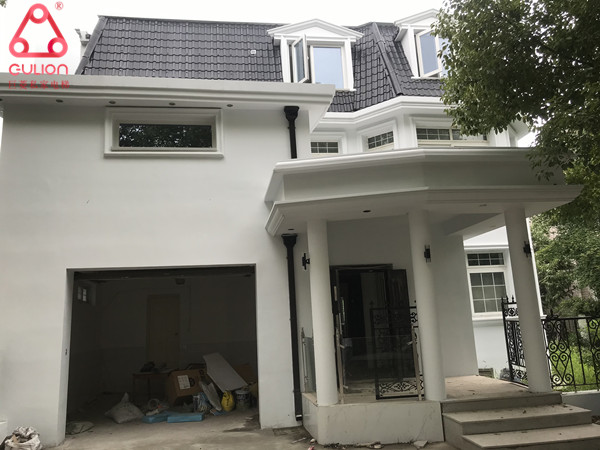

曲总地面三层独栋别墅 外形图

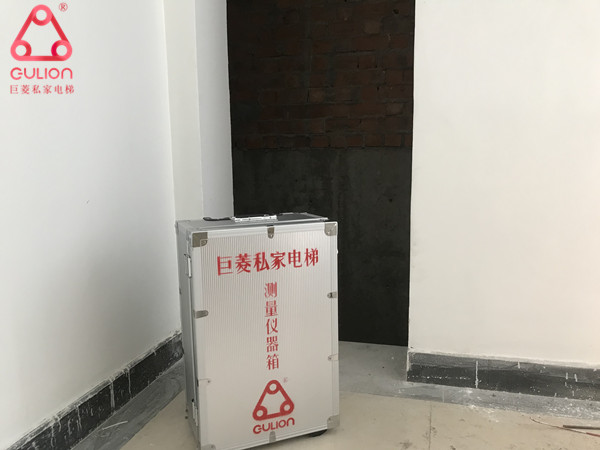

巨菱技术人员带上我们专业的测量仪器到达现场图

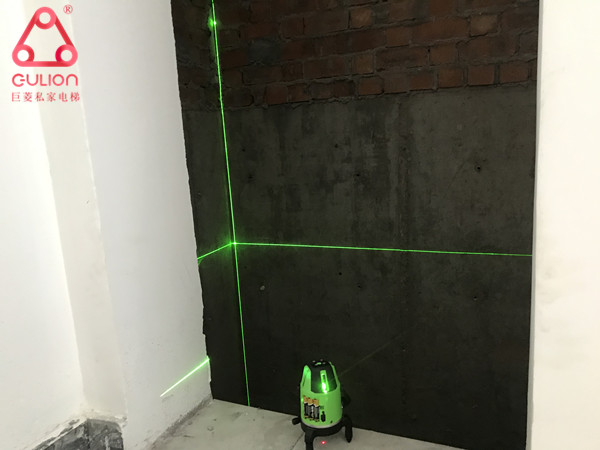

曲总嘉定别墅小电梯 利用水平测量仪 精准测量电梯井的尺寸

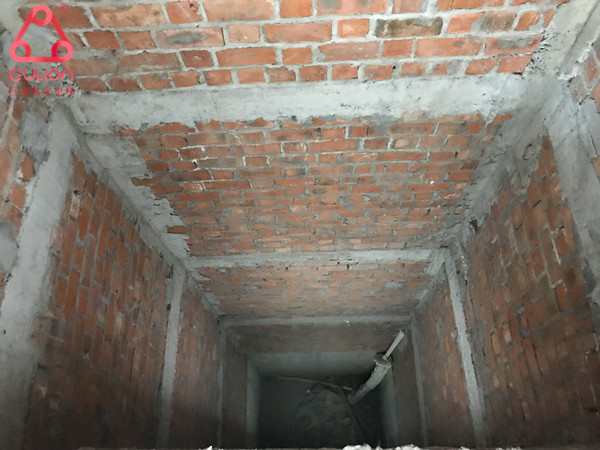

曲总已经搭建好 别墅小电梯 土建井道俯视图

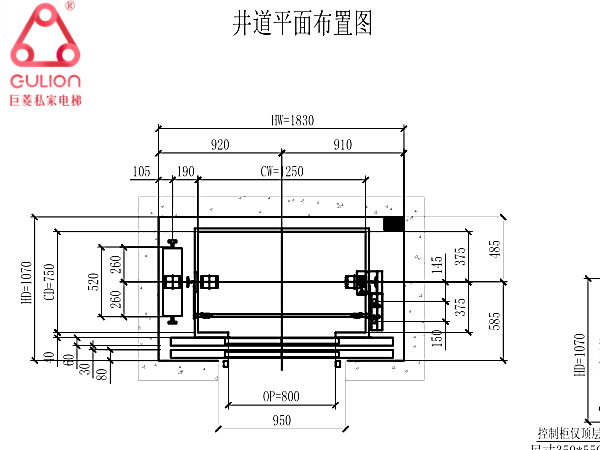

根据测量数据 巨菱为曲总嘉定别墅小电梯给出的设计方案

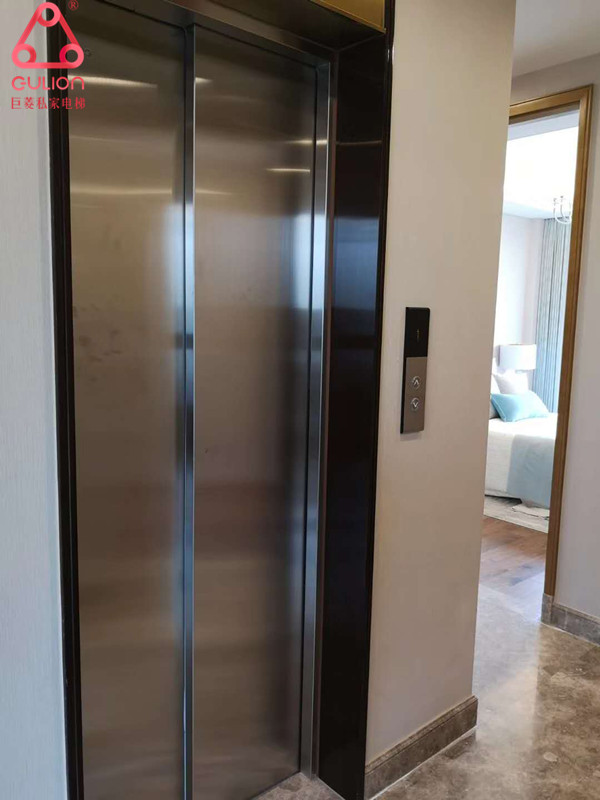

曲总后期三层别墅小电梯 安装效果图

       通过以上电梯井道平面设计图可以看出,这是一个典型的宽度较大,深度较小的电梯井道。这样的一个电梯井,我们巨菱给出方案是选择左侧对重的曳引式别墅电梯设计方案。这样就能保证800mm自动开门的尺寸的前提下,让轿厢内部空间可以达到1250*750mm,以便老人推车和婴儿车进出自如。巨菱私家电梯作为专业资深私家电梯公司,从专业的角度出发,根据不同的客户需求制定个性化和人性化设计方案,真正做到私家定制,私人量身定制等服务。巨菱全国服务热线:4006-456-818
