直径1700mm圆形别墅电梯详细设计方案,江苏南通客户案例

时间:2019-09-23 来源:管理员 点击:136

我们客户江苏南通崇川区优山美地花园陈总,有一栋三层独栋别墅需要安装一部别墅电梯。由于陈总家的楼梯设计成螺旋式,计划利用楼道间的空间安装一部圆形别墅电梯,但是并不知道设计一款圆形别墅电梯安装尺寸一般需要多大?以下是我们巨菱私家电梯实地勘测,给出的设计方案如下:

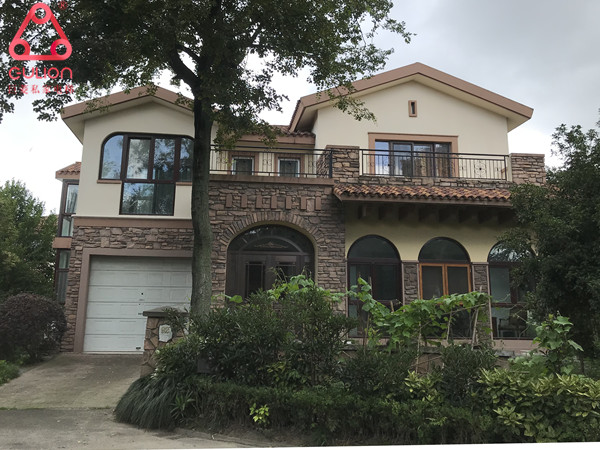

陈总 南通优山美地3层独栋别墅 外形图


因为圆形电梯比常规的四边形的电梯技术难度系数要大,要求技术上门实地勘测数据一定要精准,有利于后期设计图纸和施工图纸的绘制。 实地勘测陈总圆形别墅电梯数据如下:

-1F:3400mm(层高)

1F:3600mm

2F:5500mm(顶层高度)

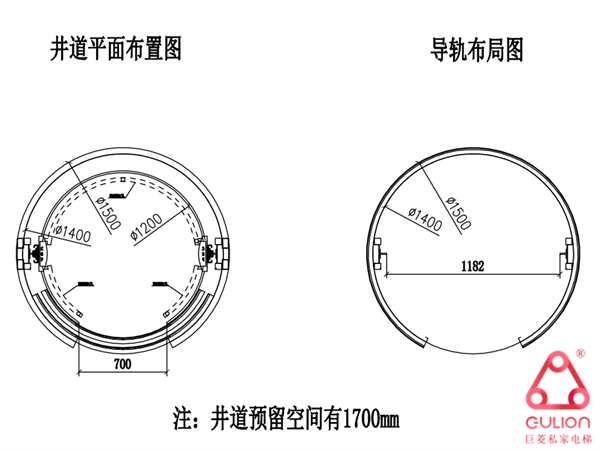

井道预留直径:φ1700mm

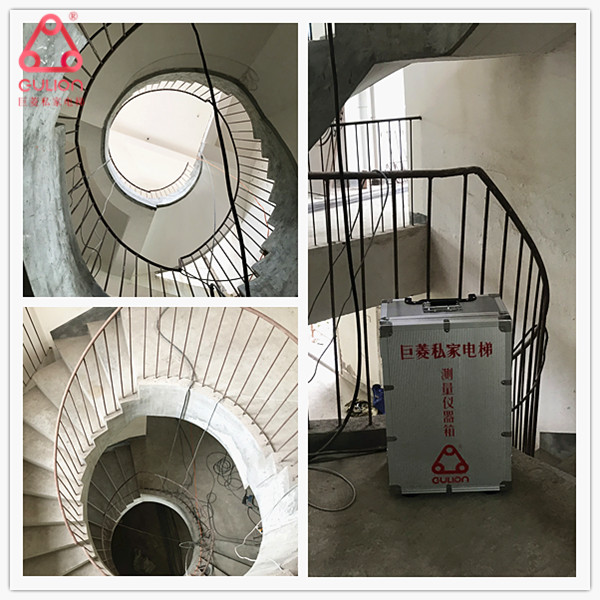

圆形别墅电梯安装位置(楼道中间位置

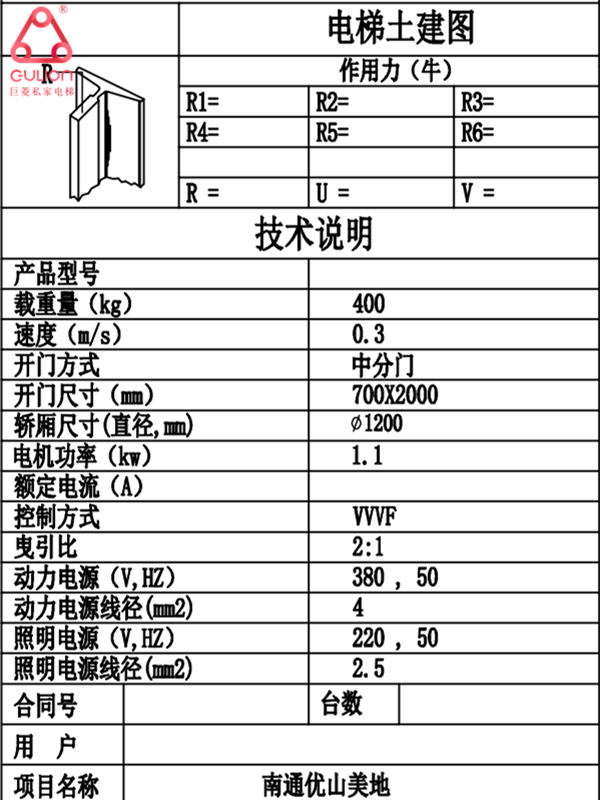

3层3站3门 全圆形 观光型 别墅电梯 安装尺寸和设计方案:

载重量:400kg

运行速度:0.3m/s

开门方式:自动中分门

开门尺寸:700*2000mm(宽*高)

轿厢内部直径:φ1200mm

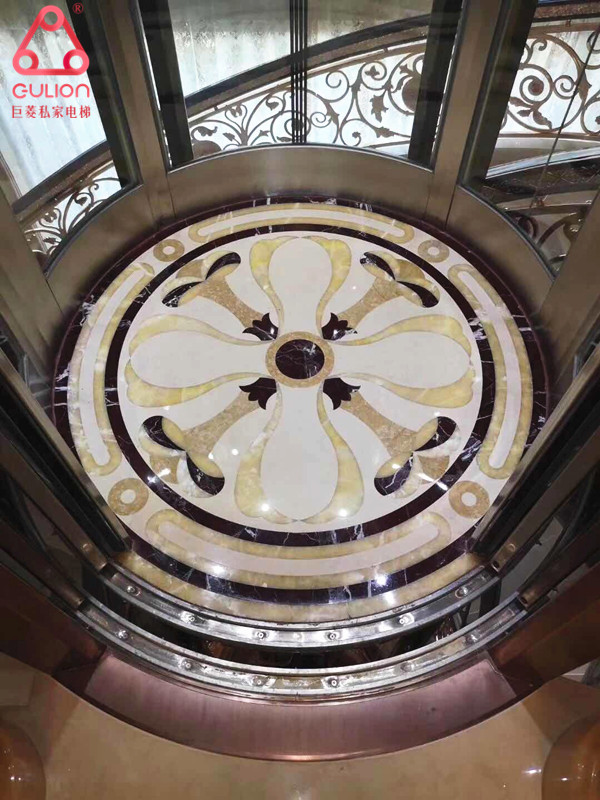

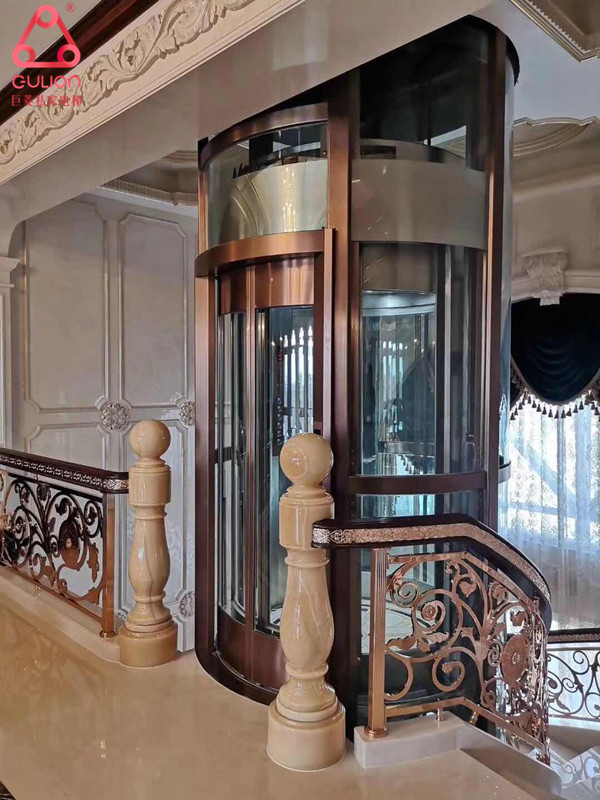

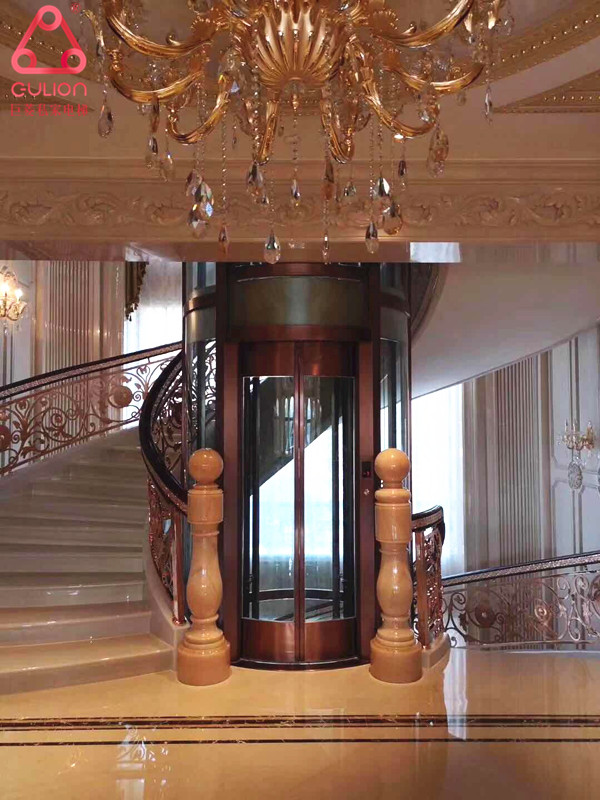

根据以上设计图纸,我们选配防指纹玫瑰金铝型材,360度夹胶钢化玻璃,圆形大理石地板,整体感觉奢华大气,呈现的安装好实景图如下:



以上是巨菱私家电梯在江苏南通崇明区优山美地花园3层玻璃观光型圆形别墅电梯设计案例分享。陈总家的圆形观光型别墅电梯是一个占地面积2.268平方米的,轿厢内内直径1200mm,小尺寸、大容量高端私家别墅电梯。独特的圆形设计,高档的内部装潢,物联网智能管理,打造奢华舒适生活享受。巨菱私家电梯伴您上下随心,安全随行!巨菱Gulion全国服务热线:4006-456-818
