1600*1500mm苏州别墅电梯设计图纸和安装效果图

时间:2019-09-30 来源:管理员 点击:114

三层三站 苏州别墅电梯 设计图纸和安装效果图:

苏州吴中区中海独墅岛位于独墅湖南,墅浦塘东侧小岛之上。小区与外界仅与两座桥相连,私密感强。岛上直面11.52万平方米的独墅湖湖面,湖景怡人。“独特岛形态、稀缺湖资源”为苏州高尚住宅所罕见。


苏州别墅电梯

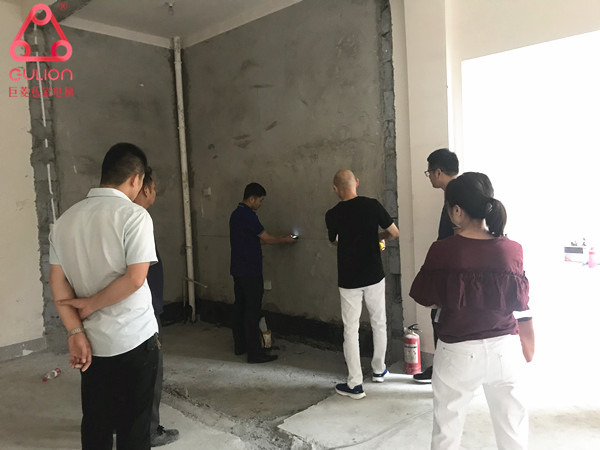

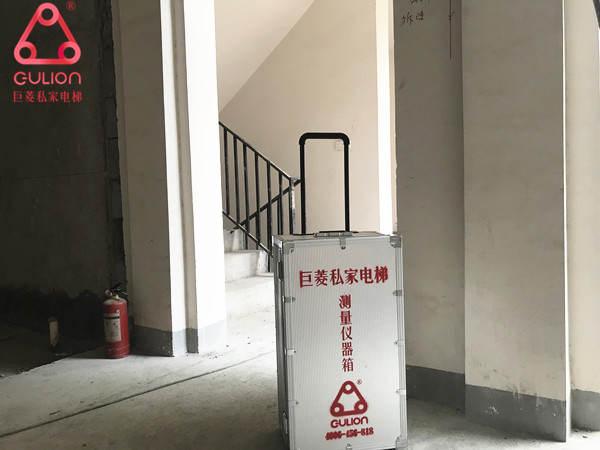

通过Gulion巨菱技术人员上门勘测,业主的房型是地下一层地面二层的联排别墅。目前电梯的井道还未搭建,需要我们技术给出别墅电梯详细的安装尺寸和具体的安装位置。苏州业主别墅勘测的详细数据如下:

-1F:5000mm;

1F:3800mm;

2F (顶层):2900mm。

电梯安装的位置:靠墙位置

苏州别墅电梯

苏州别墅电梯

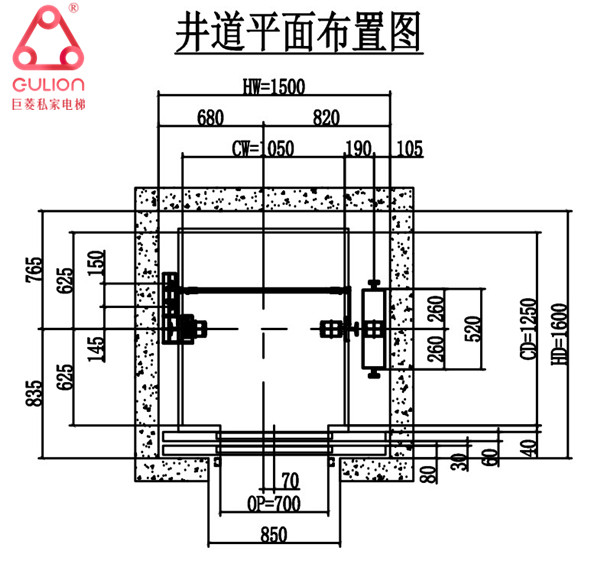

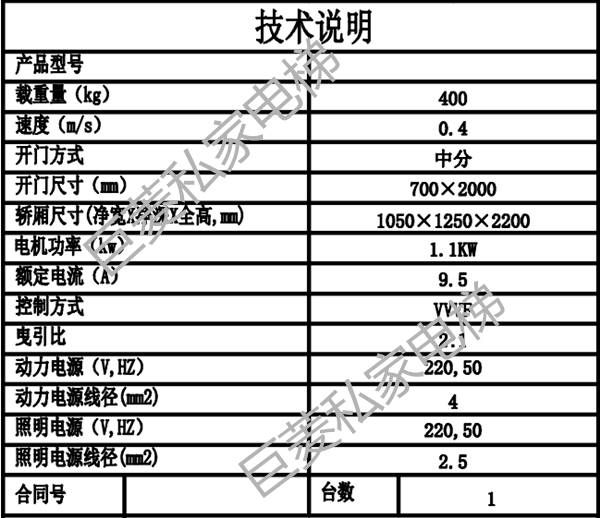

经过现场勘测的数据分析,结合业主家设计风格和个人爱好,我们给出的详细的设计方案如下:(三层三站 苏州别墅电梯)

电梯型号:Gulion巨菱 GT800系列

电梯井道尺寸:1600*1500mm;

电梯轿厢内部尺寸:1050*1250*2200mm;

运行速度:0.4m/s;

电机功率:1.1KW(相当于一台家用冰箱的一天耗电量)

载重:400KG(4-5人)

开门方式:自动中分门

苏州别墅电梯

苏州别墅电梯

苏州别墅电梯

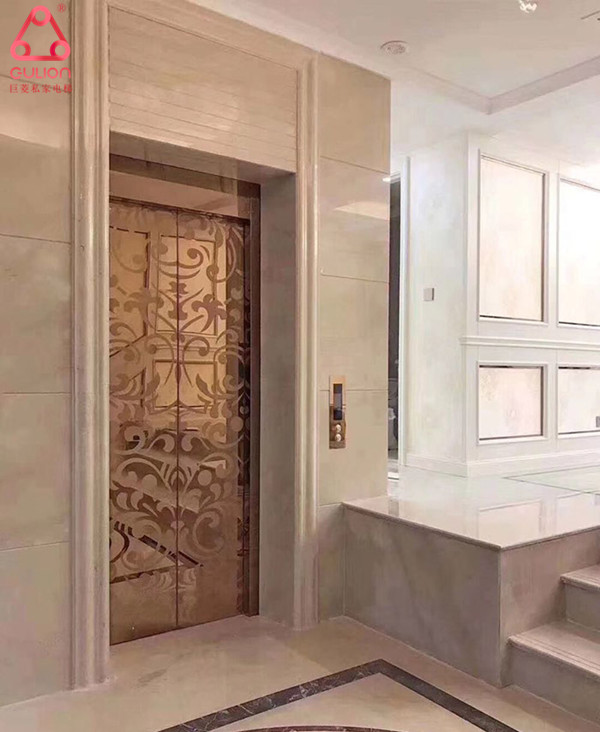

后期三层三站 苏州别墅电梯 安装效果图


苏州中海独墅业主,可以根据我们这个图纸来搭建电梯井道,到时候我们技术也会提供现场技术指导服务。巨菱私家电梯会根据不同户型和客户需求,打造量身定制设计方案,满足客户对高端家居生活的要求。全国服务热线:400-456-818。
